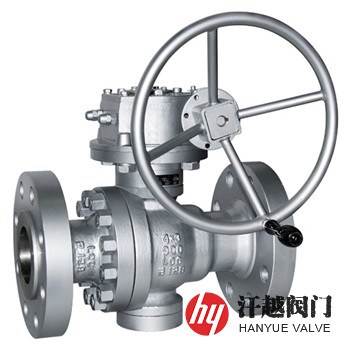

低溫球閥

: 更新時間2026-03-07 15:40:34; 型??????? 號DQ41F、DQ41H、DQ41Y、DQ47F、DQ47H、DQ47Y; 材??????? 質LCB、LCC、CF8、CF3、CF8M、CF3M; 公稱尺寸DN15 ~ DN700、NPS? ~ NPS28; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介低溫球閥宜安裝在介質溫度-196℃~-29℃的管道上，作啟閉裝置用，當使用溫度低于-101℃時，其閥體、閥蓋、球體、閥桿及金屬閥座等零件在精加工前都要進行深冷處理。

低溫球閥產品概述

低溫球閥宜安裝在介質溫度-196℃~-29℃的管道上，作啟閉裝置用，當使用溫度低于-101℃時，其閥體、閥蓋、球體、閥桿及金屬閥座等零件在精加工前都要進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當部件溫度達到-196℃時，開始保溫(2~4)h，然后取出箱外自然恢復到常溫。該閥閥桿可根據不同的使用溫度要求設計成便于保冷的加長桿結構，以保證填料函底部的溫度保持在0℃以上，避免操作人員因溫度過低而引起損傷，同時也防止填料的密封性能下降，延長它的使用時間，而長頸部分與閥蓋可澆鑄或鍛造成一體，也可采用與本體材質相同的無縫鋼管對焊到閥蓋和填料箱上。本產品密封副可設計成金屬對金屬或金屬對軟密封面結構，如采用軟密封面則由金屬閥座支撐，避免軟密封閥座產生冷流變形。

低溫球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A352 LCB	A352 LCC	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A352 LCB	A352 LCC	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、PCTFE、PPL、SS+HF
4	球體	A350 LF2	A350 LF2	A182 F304	A182 F304L	A182 F316	A182 F316L
5	上下閥桿	A350 LF2	A350 LF2	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	A352 LCB	A352 LCC	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
8	隔離滴盤	A350 LF2	A350 LF2	A182 F304	A182 F304	A182 F304	A182 F304

低溫球閥性能規范

公稱壓力Class	150	300	600	900	1500	2500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2	65.2
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6	47.75
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	ASME B16.34-2013、API 608-2008、API 6D-2014
結構長度	ASME B16.10-2017、API 6D-2014
法蘭標準	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 598-2016、API 6D-2014

低溫球閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

低溫球閥結構圖

低溫球閥結構示意圖

如果你需訂購我廠其他法蘭球閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體材料、內件材質、使用介質、工作溫度、法蘭標準及密封面形式等，本產品按結構型式分為固定球閥和浮動球閥兩種。
